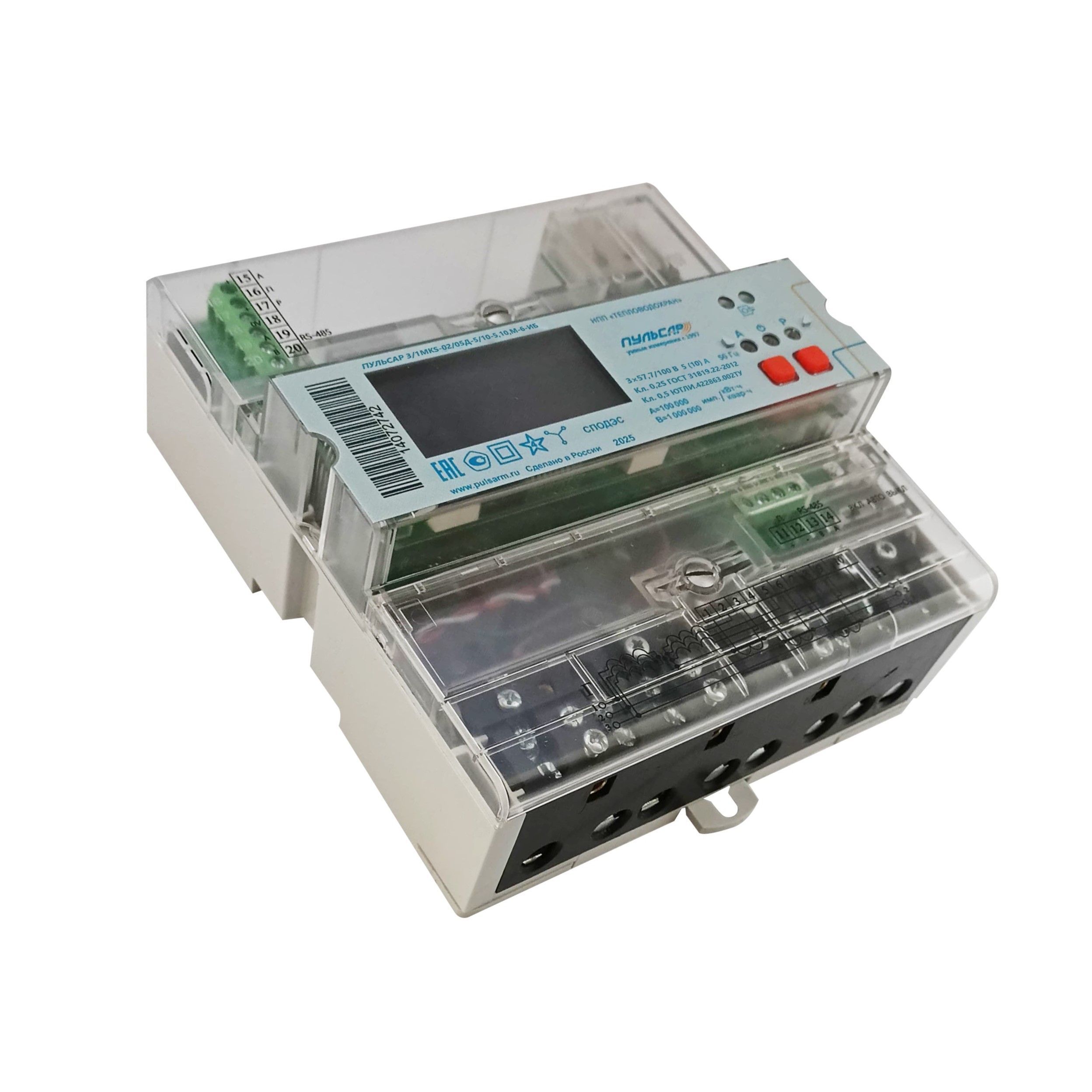

Трехфазный электросчетчик «Пульсар 3/1М» Компакт, RS-485, оптопорт, 5/10A, СПОДЭС, класс точности 0,2S/0,5 П0000008331
Трехфазный электросчетчик «Пульсар 3/1М» Компакт, RS-485, оптопорт, 5/10A, СПОДЭС, класс точности 0,2S/0,5 П0000008331
Трехфазный электросчетчик «Пульсар 3/1М» Компакт, RS-485, оптопорт, 5/10A, СПОДЭС, класс точности 0,2S/0,5 П0000008331
Трехфазный электросчетчик «Пульсар 3/1М» Компакт, RS-485, оптопорт, 5/10A, СПОДЭС, класс точности 0,2S/0,5 П0000008331
арт: П0000008331

Трехфазный электросчетчик «Пульсар 3/1М» Компакт, RS-485, оптопорт, 5/10A, СПОДЭС, класс точности 0,2S/0,5

В наличии от 17 964.50 ₽
Купить в 1 клик
Купить оптом
Преимущества:
  • Полное соответствие ПП РФ №890
  • Измерение реактивной энергии (во всех модификациях)
  • Мощный встроенный микроконтроллер
  • Реле с возможностью блокировки
  • Собственное ПО для наладки и сбора данных
  • Учет энергии в двух направлениях
Описание
Характеристики
Документация
Оплата
Доставка
Гарантии
Описание

Предназначен для многотарифного учёта активной и реактивной энергии в трехфазных или четырехпроводных электрических сетях переменного тока частотой 50 Гц.

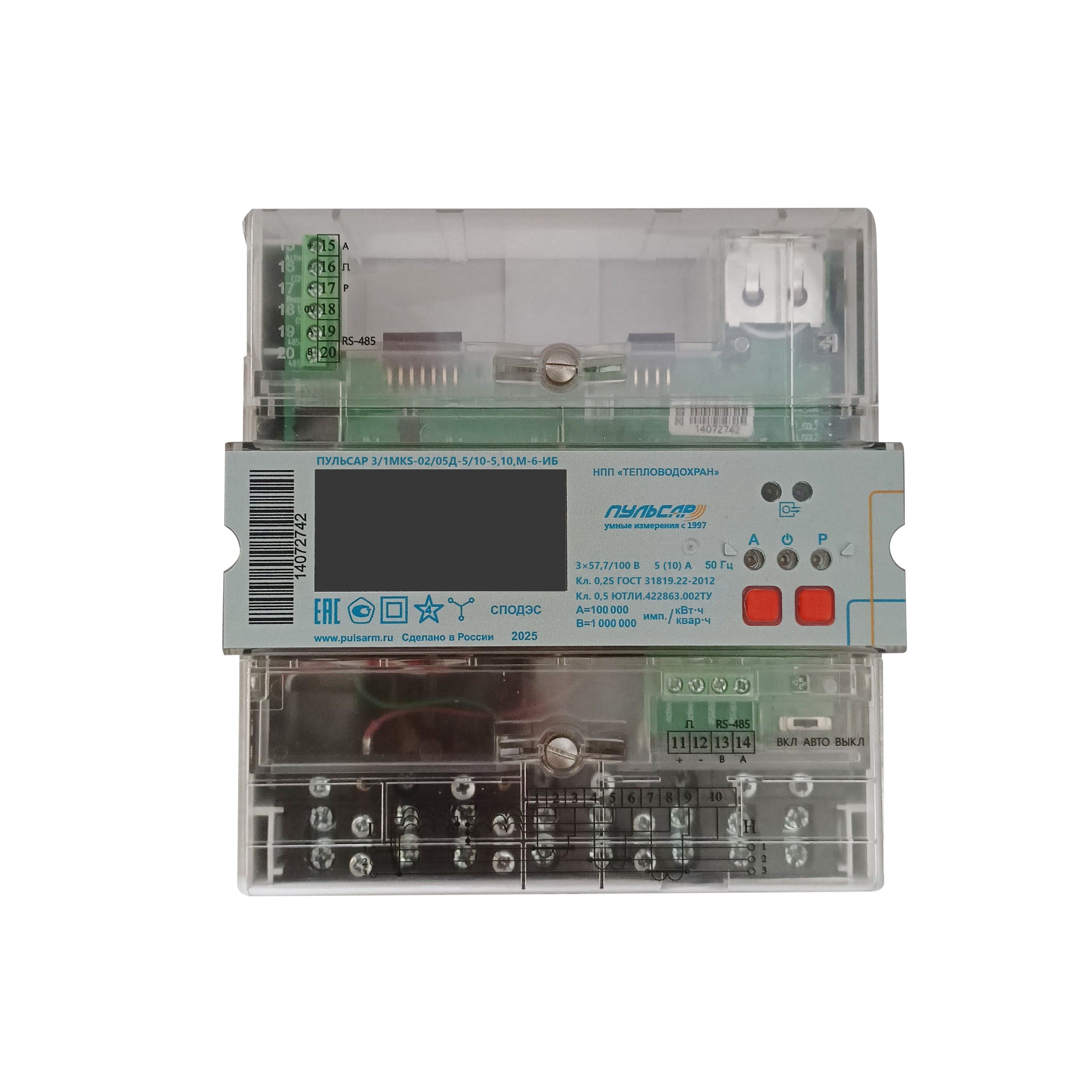

«Пульсар» 3/1МКS-02/05Д-5/10-5,10,М-6-ИБ

Характеристики
Интерфейс
RS-485
Средний срок службы
35 лет
Средняя наработка до отказа
350000 часов
Гарантийный срок эксплуатации
7 лет
Степень защиты от проникновения воды и пыли
IP51
Срок службы литиевой батареи
16 лет
Модель
Компакт
Контроль нейтрали
с расчетом тока нейтрали
Тип индикатора
ЖКИ
Базовый и максимальный ток
5/10 A
Наличие встроенного реле
без реле
Наличие кнопки
2 кнопки
Наличие оптопорта
с оптопортом
Класс точности при измерении активной энергии
0,2s по ГОСТ 31819.22-2012
Класс точности при измерении реактивной энергии
0,5
Номинальное напряжение
3×57,7/100 В
Полная и активная мощность, потребляемая цепью напряжения, при номинальном напряжении и номинальной частоте
не более 10 В·А (2,0 Вт) соответственно
Защита информации
пломба, датчик вскрытия и доступ по паролю
Диапазон рабочих температур
- 40°С..+ 70°С
Установленный диапазон рабочих напряжений
(52...64) В
Расширенный рабочий диапазон напряжений
(46…67) В
Стартовый ток при измерении активной энергии
1 мА
Стартовый ток при измерении реактивной энергии
2 мА
Предельный рабочий диапазон напряжений
(0...75) В
Условные обозначения
<div class="uo-table"> <table> <tbody> <tr> <th rowspan="24"> ПУЛЬСАР </th> <th colspan="2"> 3X </th> <th colspan="2"> X </th> <th colspan="2"> X </th> <th colspan="2"> X </th> <th colspan="2"> - X / </th> <th colspan="2"> X </th> <th colspan="2"> X </th> <th colspan="2"> - XX / </th> <th colspan="2"> XXX </th> <th colspan="2"> X </th> <th colspan="2"> - X - </th> <th colspan="2"> X </th> </tr> <tr> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left brdr-btm"> </td> <td rowspan="2" class="last"> <p> <strong>Дополнительный функции</strong> </p> <p> <strong>Р</strong> – вход резервного питания<br> <strong>О</strong> – со встроенным реле<br> <strong>В</strong> – выходу управления внешним реле<br> <strong>Т</strong> – дискретные входы<br> <strong>И</strong> – импульсные выходы<br> <strong>Б</strong> – отсек резервной батареи </p> </td> </tr> <tr> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> </tr> <tr> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brdr-btm brd-left"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td rowspan="2" class="last"> <p> <strong>Тип индикатора</strong> </p> <p> <strong>1</strong> – электромеханический<br> <strong>2</strong> – стандартный<br> <strong>3</strong> – стандартный с подсветкой<br> <strong>4</strong> – многофункциональный<br> <strong>5</strong> – многофункциональный с подсветкой<br> <strong>6</strong> – графический с подсветкой </p> </td> </tr> <tr> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td> </td> <td> </td> </tr> <tr> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td rowspan="2" class="last"> <p> <strong>Интерфейсы</strong> </p> <p> <strong>0</strong> – без интерфейса<br> <strong>1</strong> – RS-485 (внешнее питание)<br> <strong>2</strong> – M-Bus<br> <strong>3</strong> – LoRa<br> <strong>4</strong> – PLC<br> <strong>5</strong> – оптопорт<br> <strong>6</strong> – GSM/GPRS<br> <strong>7</strong> – NB-IoT<br> <strong>8</strong> – Ethernet<br> <strong>9</strong> – RF<br> <strong>10</strong> – RS-485 (внутреннее питание)<br> <strong>М</strong> – отсек под модуль связи </p> </td> </tr> <tr> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> </tr> <tr> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td rowspan="2" class="last"> <p> <strong>Максимальный ток</strong> </p> <p> <strong>1,5</strong> – 1,5 А<br> <strong>7,5</strong> – 7,5 А<br> <strong>10</strong> - 10 А<br> <strong>60</strong> – 60 А<br> <strong>80</strong> – 80 А<br> <strong>100</strong> – 100 А </p> </td> </tr> <tr> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> </tr> <tr> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td rowspan="2" class="last"> <p> <strong>Базовый (номинальный) ток</strong> </p> <p> <strong>1</strong> - 1 А<br> <strong>5</strong> – 5 А<br> <strong>10</strong> – 10 А </p> </td> </tr> <tr> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> </tr> <tr> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td rowspan="2" class="last"> <p> <strong>О</strong> - на одно направление<br> <strong>К</strong> – комбинированный<br> <strong>Д</strong> – на два направления </p> </td> </tr> <tr> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> </tr> <tr> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td rowspan="2" class="last"> <p> <strong>Класс точности по реактивной энергии</strong> </p> <p> <strong>05</strong> – 0,5<br> <strong>1</strong> – 1<br> <strong>2</strong> – 2 </p> </td> </tr> <tr> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> </tr> <tr> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td rowspan="2" class="last"> <p> <b>Класс точности по активной энергии</b> </p> <p> <strong>02</strong> – 0,2S<br> <strong>05</strong> – 0,5S<br> <strong>1</strong> – 1 </p> </td> </tr> <tr> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> </tr> <tr> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td rowspan="2" class="last"> <p> <strong>Протокол обмена</strong> </p> <p> <strong>Пробел</strong> – Пульсар<br> <strong>D</strong> – СПОДЭС<br> <strong>S</strong> – СПОДЭС + Пульсар<br> <strong>Г</strong> – ГОСТ Р 58920-2020 </p> </td> </tr> <tr> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> </tr> <tr> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td rowspan="2" class="last"> <p> <strong>Тип корпуса</strong> </p> <p> <strong>Пробел</strong> – на дин-рейку<br> <strong>У</strong> – универсальная установка<br> <strong>С</strong> – СПЛИТ (с раздельной архитектурой)<br> <strong>К</strong> – компактный </p> </td> </tr> <tr> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> </tr> <tr> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td rowspan="2" class="last"> <p> <strong>Пробел</strong> – Однотарифный<br> <strong>Т</strong> – Многотарифный<br> <strong>М</strong> – Многофункциональный </p> </td> </tr> <tr> <td> </td> <td class="brd-left"> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> </tr> <tr> <td> </td> <td class="brd-left brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td rowspan="2" class="last"> <p> <strong style="font-family: var(--ui-font-family-primary, var(--ui-font-family-helvetica))
">Тип счетчика </strong><b style="font-family: var(--ui-font-family-primary, var(--ui-font-family-helvetica))
">Напряжение</b> </p> <p> ПУЛЬСАР 3/1 3 х 57,7/100 В<br> ПУЛЬСАР 3/2 3 х (120…230)/(208…400) В<br> ПУЛЬСАР 3/3 3 х 230/400 В </p> </td> </tr> <tr> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> </tr> </tbody> </table> </div> <br>
Частота сети
50±7,5 Гц
Протокол
Пульсар
СПОДЭС
Предел основной абсолютной погрешности хода часов в нормальных условиях
±0,5 с/сутки
Соответствие ПП РФ № 890
соответствует ПП РФ № 890
Точность хода часов в диапазоне температур -40°С…+60°С
не хуже ±3,0 сек/сут
Дополнительные возможности
импульсные выходы
отсек модуля связи
отсек резервной батарейки
Документация
Документы:
Декларация о соответствии (ЕАЭС) — электросчетчики «Пульсар 3»
Карта программирования многофункциональных счетчиков «Пульсар 3Т» для учета по одному тарифу
Карта программирования многофункциональных счетчиков «Пульсар 3Т» для учета по двум тарифам
Карта программирования многофункциональных счетчиков «Пульсар 3Т» для учета по трем тарифам
Руководство по эксплуатации — Электросчетчики трехфазный многофункциональный «Пульсар»
Паспорт — Трехфазный многофункциональный электросчётчик «Пульсар» Компакт

Сертификаты:
Описание типа средств измерений — «Пульсар 3»
Приказ о внесение изменений — электросчетчики «Пульсар 3» приложение п.7
Приказ о внесение изменений — электросчетчики «Пульсар 3»
Выписка из реестра российской промышленной продукции — Трехфазных счетчиков электрической энергии «Пульсар 3»
Сертификат об утверждении типа средств измерений — Трехфазный электросчетчик «Пульсар» действует с 05.12.2025
Описание типа средств измерений — Трехфазный электросчетчик «Пульсар» действует с 05.12.2025
