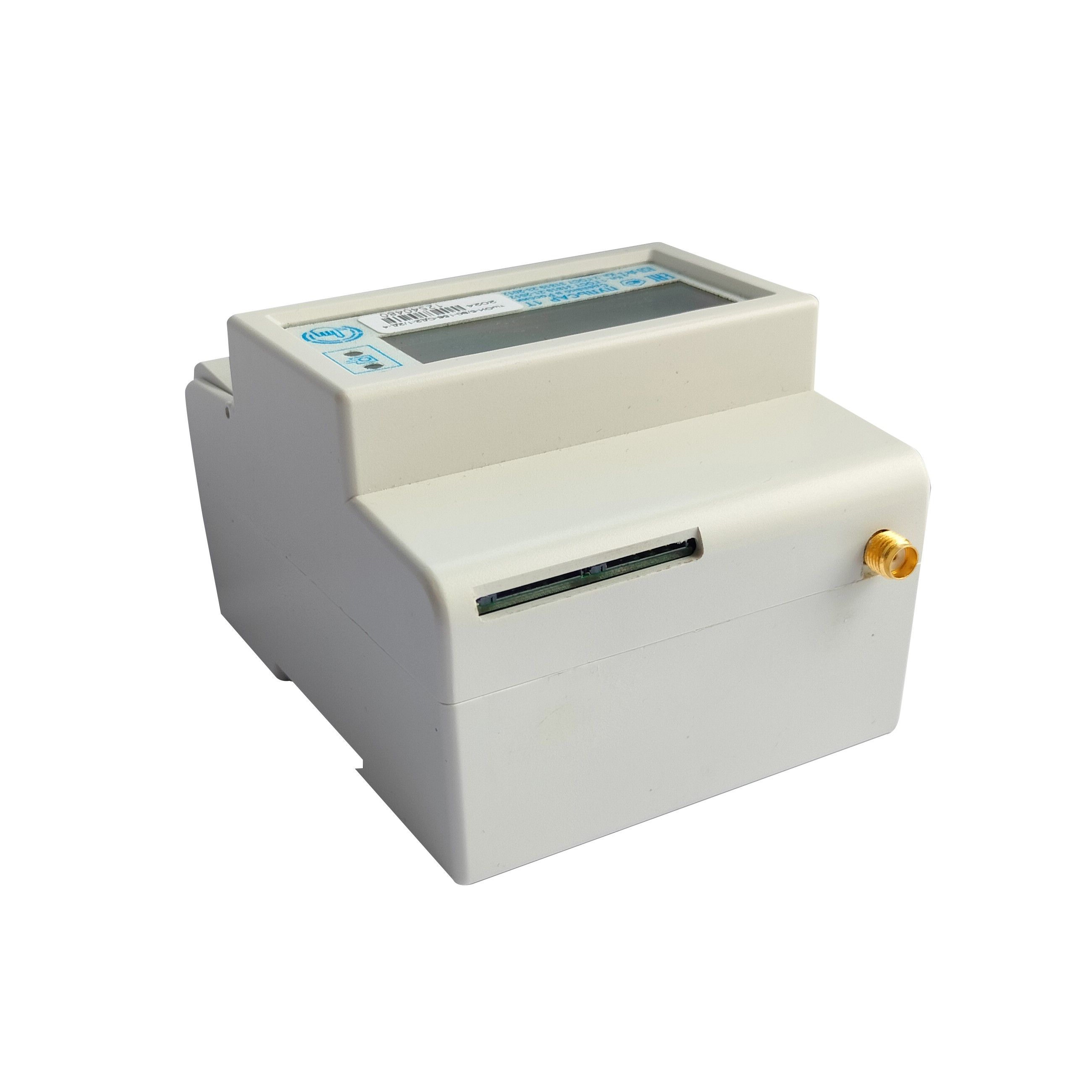

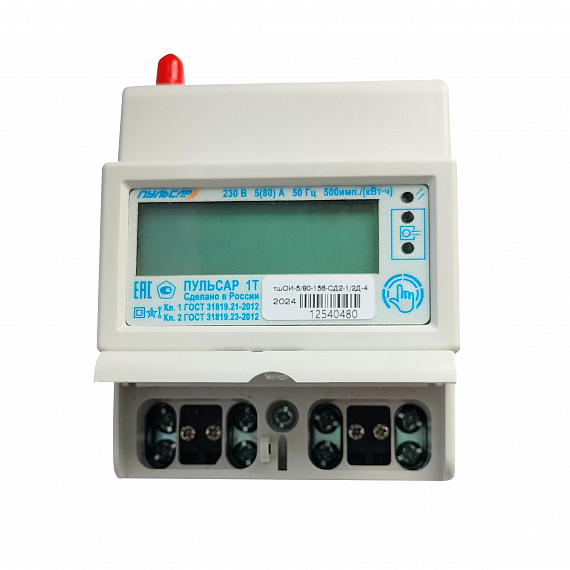

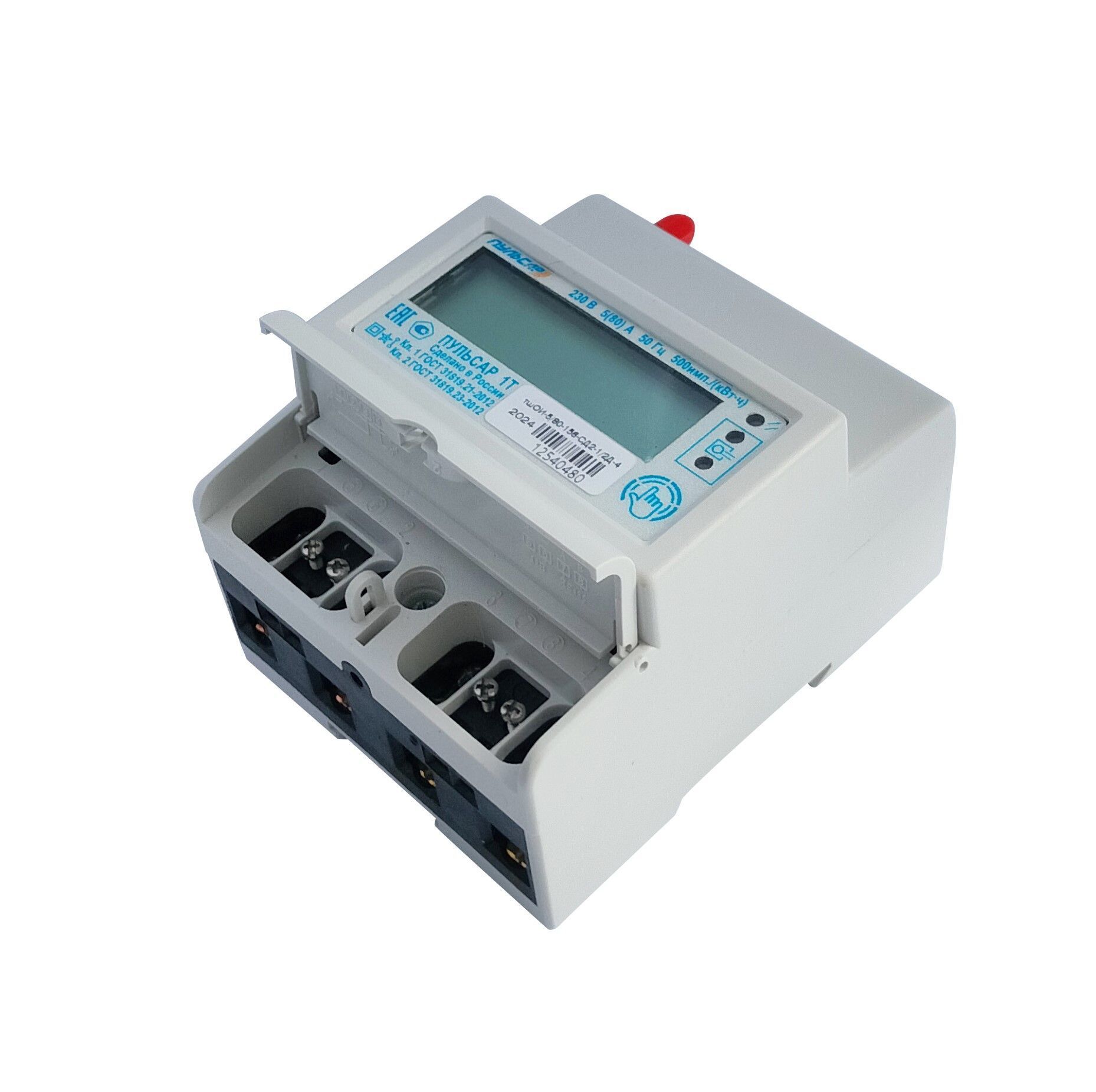

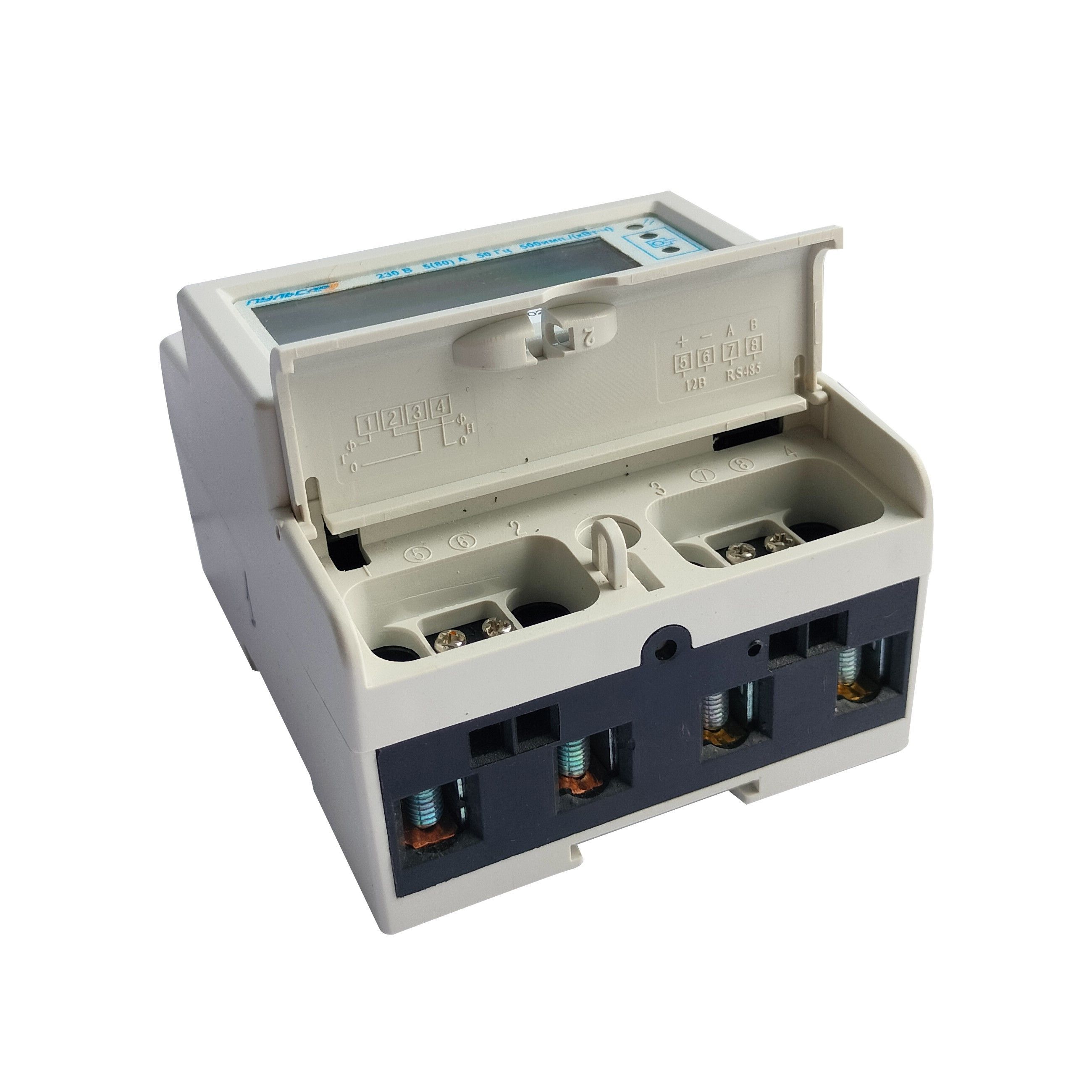

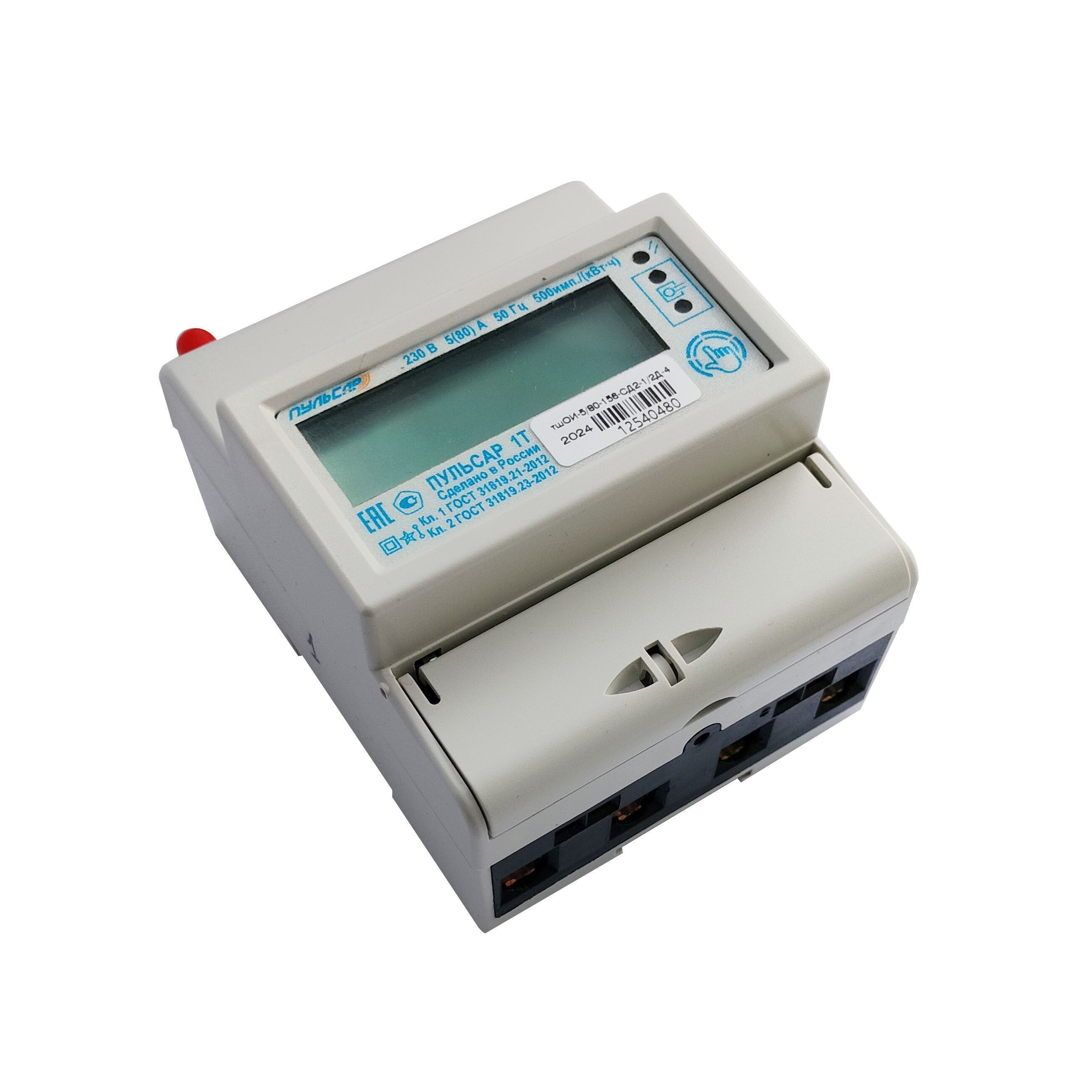

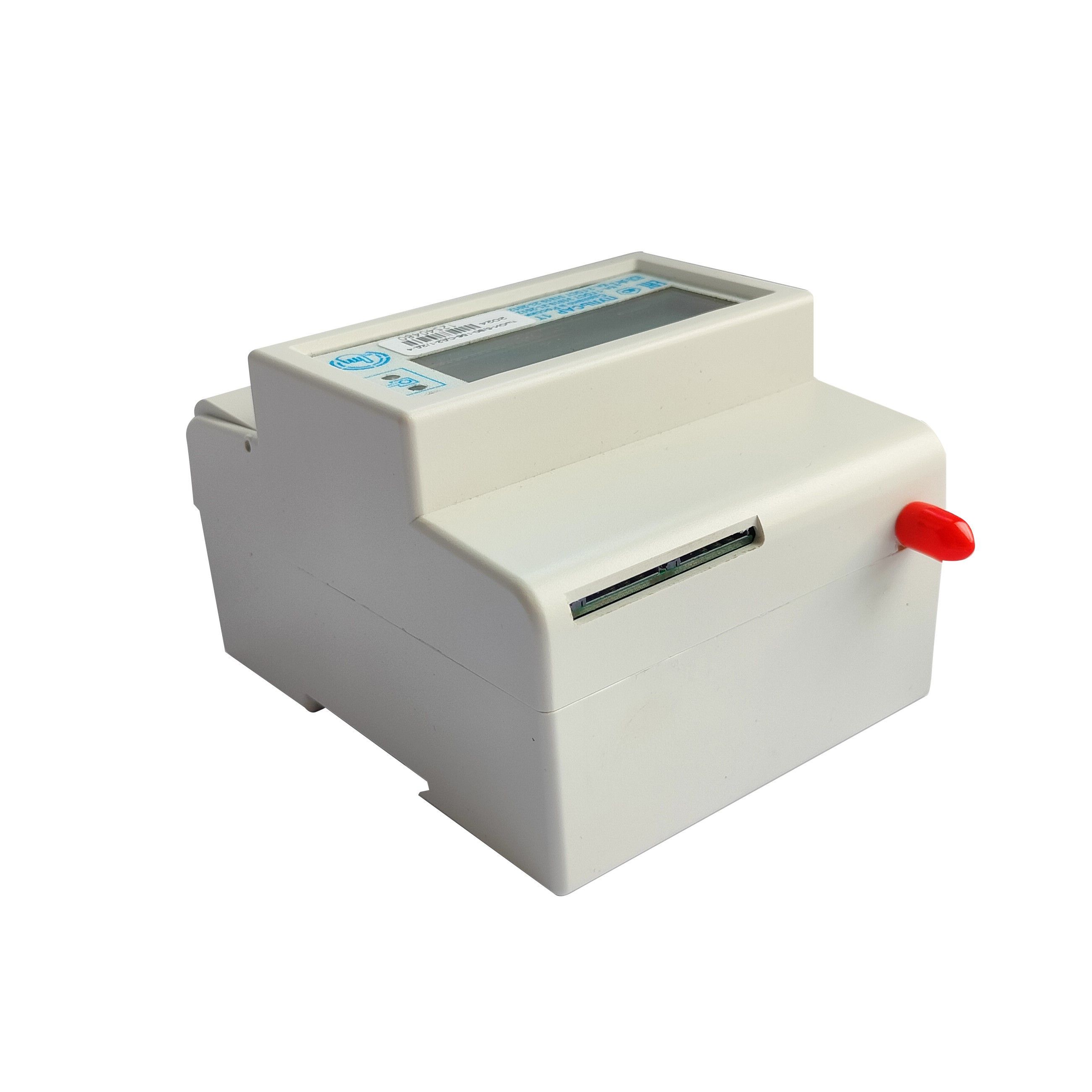

Электросчетчик «Пульсар 1Т» МИНИ, RS-485, оптопорт, 2G, 5/80A, испытательные выходы, реле Н10015860

арт: Н10015860

Электросчетчик «Пульсар 1Т» МИНИ, RS-485, оптопорт, 2G, 5/80A, испытательные выходы, реле

от 18 569.65 ₽

Количество

Купить в 1 клик

Преимущества:

Cоответствие ПП РФ №890
Измерение реактивной энергии (во всех модификациях)
Мощный встроенный микроконтроллер
Реле с возможностью блокировки
Собственное ПО для наладки и сбора данных
Учет энергии в двух направлениях
Два канала измерения тока
Внесен в реестр ПП РФ №719 и ПП РФ №878
SMA разъем для подключения внешней антенны
Две SIM-карты

Описание

Характеристики

Документация

Оплата

Доставка

Гарантии

Описание

Счётчики электрической энергии однофазные электронные «Пульсар 1Т» предназначены для измерения и учета в многотарифном режиме активной (в одном или двух направлениях) и реактивной электрической энергии в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, измерений показателей качества электрической энергии в соответствии с требованиями ГОСТ 30804.4.30-2013 в однофазных двухпроводных электрических сетях переменного тока частотой 50 Гц.

Функциональные характеристики встроенного программного обеспечения

«Пульсар» 1ТтшОИ-5/80-156-СД2-1/2Д-4

Характеристики

Габаритные размеры

105 x 82 x 65 мм (на дин-рейку)

Интерфейс

2G
RS-485

Средний срок службы

32 года

Средняя наработка до отказа

318160 часов

Атмосферное давление

60 … 106,7 кПа

Относительная влажность воздуха

не более 98% при температуре +25 °С

Масса

не более 0,5 кг

Диапазон измерения тока

0,1Iб…Iмакс A

Срок службы литиевой батареи

16 лет

Модель

МИНИ

Контроль нейтрали

с контролем нейтрали

Тип индикатора

ЖКИ

Базовый и максимальный ток

5/80 A

Наличие встроенного реле

со встроенным реле

Наличие кнопки

с кнопкой

Наличие оптопорта

через адаптер

Класс точности при измерении активной энергии

1 по ГОСТ 31819.21

Класс точности при измерении реактивной энергии

2 по ГОСТ 31819.23-2012

Номинальное напряжение

230 B

Полная и активная мощность, потребляемая цепью напряжения, при номинальном напряжении и номинальной частоте

не более 10 В·А (2,0 Вт) соответственно

Полная мощность, потребляемая цепью тока, при номинальном напряжении и номинальной частоте

не более 0,3 В·А

Основная погрешность измерения напряжения

0,5%

Защита информации

пломба, датчик вскрытия и доступ по паролю

Диапазон рабочих температур

- 40°С..+ 60°С

Установленный диапазон рабочих напряжений

(0,9…1,1) Uном

Расширенный рабочий диапазон напряжений

(0,8…1,15) Uном

Предельный рабочий диапазон напряжений

(0...1,2) Uном

Основная погрешность измерения частоты сети

0,05 Гц

Условные обозначения

<div class="uo-table"> <table> <tbody> <tr> <th rowspan="26"> ПУЛЬСАР </th> <th colspan="2"> 1X </th> <th colspan="2"> xx </th> <th colspan="2"> XX </th> <th colspan="2"> - XX / </th> <th colspan="2"> XXX </th> <th colspan="2"> - XX - </th> <th colspan="2"> X </th> <th colspan="2"> X </th> <th colspan="2"> X </th> <th colspan="2"> - X/X </th> <th colspan="2"> X </th> <th colspan="2"> - X </th> </tr> <tr> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left brdr-btm"> </td> <td rowspan="2" class="last"> Тип индикатора 0 – без индикатора 1 – электромеханический 2 – ЖКИ (-40° С … +60° С) 3 – ЖКИ (-20° С … +60° С) 4 – многофункциональный ЖКИ 5 – многофункциональный с подсветкой 6 - удаленный </td> </tr> <tr> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td> </td> </tr> <tr> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brdr-btm brd-left"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td rowspan="2" class="last"> Количество каналов энергии Пробел – на одно направление К – комбинированный Д – на два направления </td> </tr> <tr> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td> </td> <td> </td> <td> </td> </tr> <tr> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td rowspan="2" class="last"> Класс точности 1 – 1 по активной энергии 1/1 – 1 по активной, 1 по реактивной энергии 1/2 – 1 по активной, 2 по реактивной энергии </td> </tr> <tr> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> </tr> <tr> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td rowspan="2" class="last"> Функциональные возможности Пробел – однотарифный 1 – многотарифный 2 – многофункциональный (ПП 890) </td> </tr> <tr> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> </tr> <tr> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td rowspan="2" class="last"> Тип корпуса Д – на динрейку У – универсальное крепление С – СПЛИТ (с раздельной архитектурой) К – компактный </td> </tr> <tr> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> </tr> <tr> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td rowspan="2" class="last"> Протокол обмена П – Пульсар С – СПОДЭС Г – ГОСТ Р 58940-2020 </td> </tr> <tr> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> </tr> <tr> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td rowspan="2" class="last"> Интерфейсы 0 – без интерфейса 1 – RS-485 (внешнее питание) 2 – M-Bus 3 – LoRa 4 – PLC 5 – оптопорт 6 – GSM/GPRS 7 – NB-IoT 8 – Ethernet 9 – Пульсар IoT 10 – RS-485 (внутреннее питание) А – PLC/RF М – отсек под модуль связи </td> </tr> <tr> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> </tr> <tr> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td rowspan="2" class="last"> Максимальный ток 60 – 60 А 80 – 80 А 100 – 100 А </td> </tr> <tr> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> </tr> <tr> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td rowspan="2" class="last"> Базовый ток 5 – 5 А 10 – 10 А </td> </tr> <tr> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> </tr> <tr> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td rowspan="2" class="last"> Опции О - со встроенным реле И - испытательные выходы Б - резервная батарея </td> </tr> <tr> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left"> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> </tr> <tr> <td> </td> <td class="brd-left"> </td> <td> </td> <td class="brd-left brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td rowspan="2" class="last"> Канал измерения тока ш - шунт тш - трансформатор + шунт тшш - два шунта </td> </tr> <tr> <td> </td> <td class="brd-left"> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> </tr> <tr> <td> </td> <td class="brd-left brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td class="brdr-btm"> </td> <td rowspan="2" class="last"> Количество тарифов Пробел - 1 тариф Т - 4 тарифа </td> </tr> <tr> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> <td> </td> </tr> </tbody> </table> </div>

Частота сети

50±7,5 Гц

Протокол

Пульсар
СПОДЭС

Диапазон измерения напряжения сети

175…310 В

Предел основной абсолютной погрешности хода часов в нормальных условиях

±0,5 с/сутки

Диапазон коррекции хода часов (не чаще одного раза в сутки)

±127 с

Начальный запуск счетчика

не более 5 сек.

Диапазон температур хранения

-40 ... +70 °С

Соответствие ПП РФ № 890

соответствует ПП РФ № 890

Документация

Документы:

Аккредитация на поверку электросчетчиков

Карта программирования многофункциональных счетчиков «Пульсар 1Т» для учета по трем тарифам

Карта программирования многофункциональных счетчиков «Пульсар 1Т» для учета по одному тарифу

Карта программирования многофункциональных счетчиков «Пульсар 1Т» для учета по двум тарифам

Руководство по эксплуатации (паспорт) — Однофазный многофункциональный электросчетчик «Пульсар 1» МИНИ

Меню индикатора и коды ошибок — Электросчетчик «Пульсар 1Т» МИНИ

Спецификация протокола «ПульсарМ»

Протокол — Счетчик электроэнергии 1Ф4Т(МФ-049) «ПульсарМ» V10

Сертификаты:

Сертификат об утверждении типа средств измерений — Электросчетчики «Пульсар 1»

Описание типа средств измерений — «Пульсар 1»

Выписка из реестра российской промышленной продукции — Однофазные электросчетчики «Пульсар 1»
